Descrição

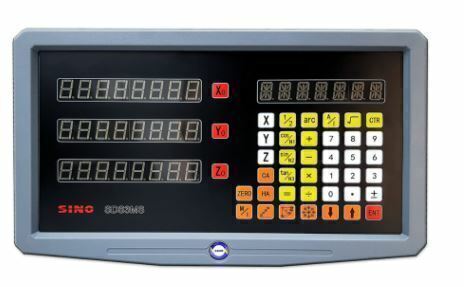

Tipo de display: LED de 7 segmentos com 3 eixos (X, Y e Z)

Funções principais: Furação em círculo, furação em linha oblíqua, calculadora, filtro digital, ponto médio entre dois pontos, memória para até 200 pontos, conversão mm/polegadas, seleção raio/diâmetro, compensação de erro linear/segmentado, memória de interrupção de energia

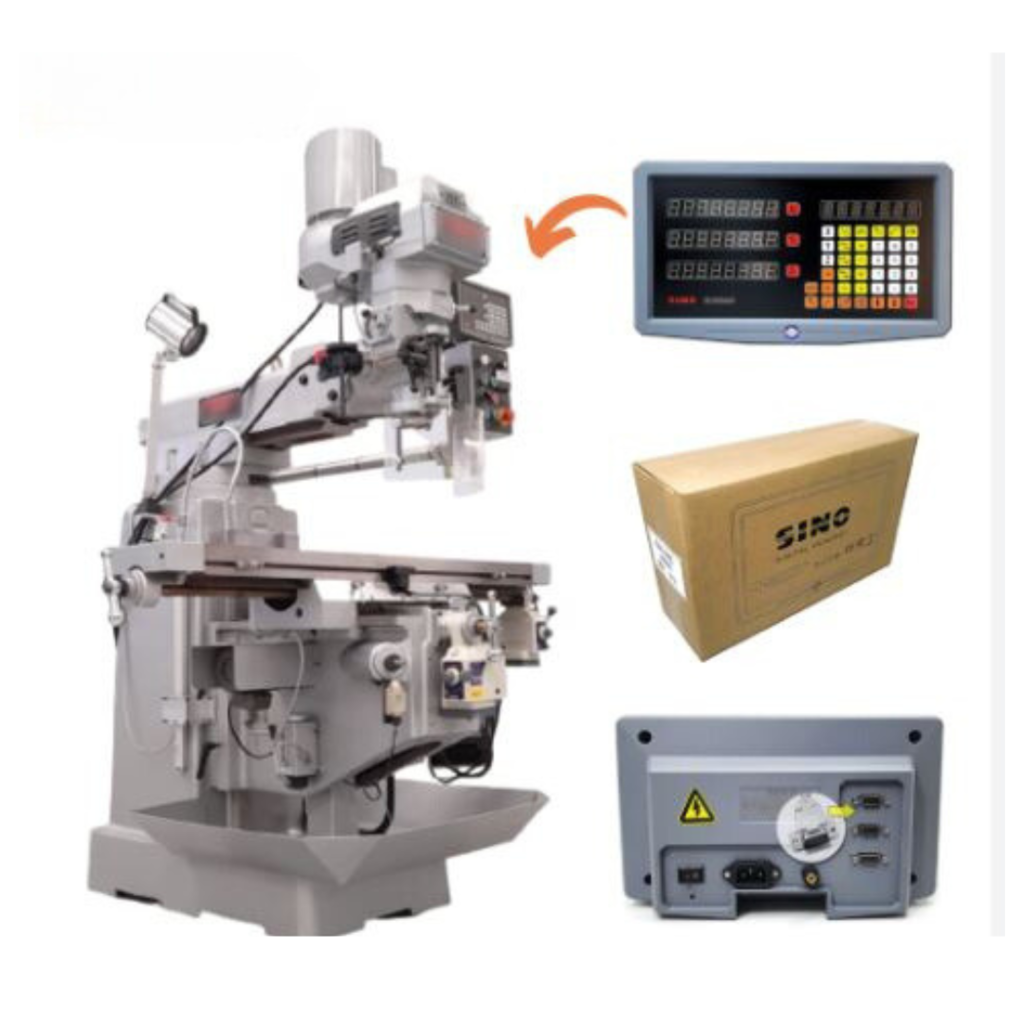

Aplicações: Mandriladoras, fresadoras, retíficas, tornos mecânicos

Conectividade

Sinal de entrada: TTL ou RS422 (onda quadrada)

Frequência máxima do sinal de entrada: Até 5 MHz

Conector de régua: DB9

Alimentação: AC 80–260V, 50–60Hz

Consumo de energia: 15 VA

Temperatura de operação: 0°C a 45°C

Temperatura de armazenamento: -30°C a 70°C

Precisão e Resolução

Resolução máxima: 0,5 µm

Modos de resolução disponíveis: 0,5 µm, 1 µm, 2 µm, 5 µm, 10 µm

Precisão linear: ±0,05%

Compensação de erro linear/segmentado: Até 40 segmentos

Funções Avançadas

Conversão entre unidades: Milímetros/Polegadas

Modo absoluto/relativo: Sim

Função de ponto médio: Sim

Função de furação em círculo: Sim

Função de furação em linha oblíqua: Sim

Função de compensação de erro linear/segmentado: Sim

Memória de interrupção de energia: Sim

Função de cálculo: Calculadora integrada

Função de filtro digital: Sim

Outras Características

 Material do corpo: Plástico de alta resistência

Display: LED de 7 segmentos
